BLDC電機控制
無刷直流電機（Brushless Direct Current Motor, BLDCM），是一種正快速普及的電機類型，它可在家用電器、汽車、航空航天、消費品、醫療、工業自動化設備和儀器等行業中使用。它克服了有刷直流電機的先天性缺陷，以電子換向器取代了機械換向器，所以無刷直流電機既具有直流電機良好的調速性能等特點，又具有交流電機結構簡單、無換向火花、運行可靠和易于維護等特點，并且具有更好的轉速，轉矩特性、快速動態響應、高效率、使用壽命長、運轉無噪音、較高的轉速范圍，以及由于輸出轉矩與電機體積之比更高，使之在需要著重考慮空間與重量因素的應用中，大有用武之地等優點。無刷直流電機的實質是直流電源輸入，采用電子逆變器將直流電轉換為交流電，有轉子位置反饋的三相交流永磁同步電機。

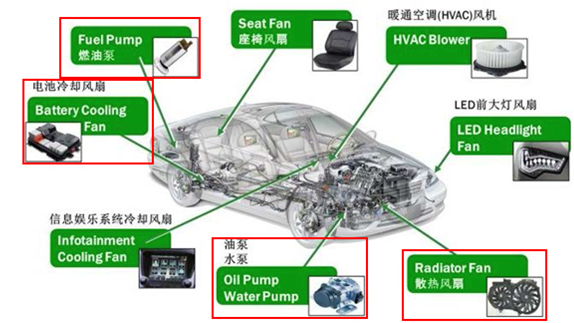

根據歐盟能效標準的數據顯示，BLDC所能達到的節能高度是遠遠高于有刷直流電機的。相同規格下，BLDC的動力更強。BLDC的應用領域非常廣,正越來越多地整合至汽車水泵、油泵、燃油泵、散熱風扇、暖通空調（HVAC）、混合動力系統、座椅風扇燈部件，實現更高能效和性能。
根據客戶需求，先旗為客戶提供定制化的BLDC電機驅動方案。同時，先旗可以根據客戶實際需求，提供方案所需要的芯片銷售和模塊銷售等多種產品銷售形式。
典型應用

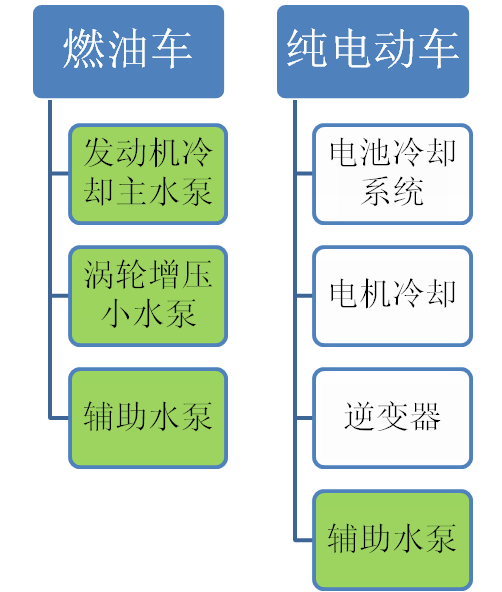

- 汽車：水泵、油泵、風扇等
- 航空航天、消費品、醫療
- 家用電器、工業自動化設備和儀表
- 機械式向電子式轉換中
- 量產較多為100W內輔助水泵
- 目前國內量產電子水泵多為方波方案

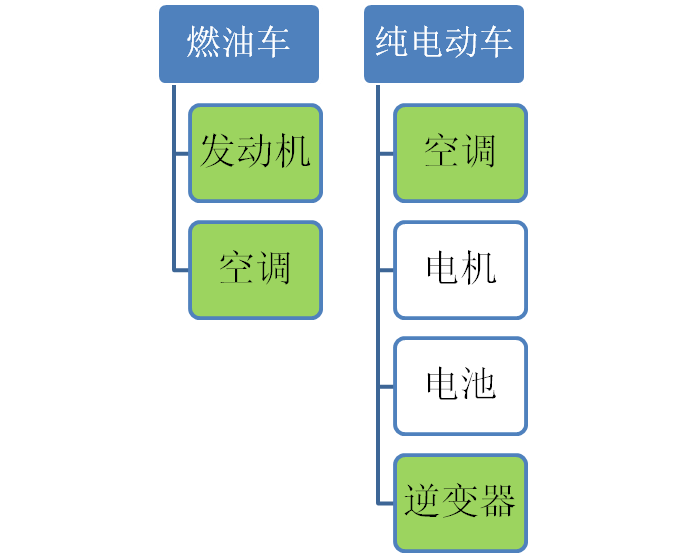

- 電動車：考慮結構、成本，目前電機、電池以風冷為主

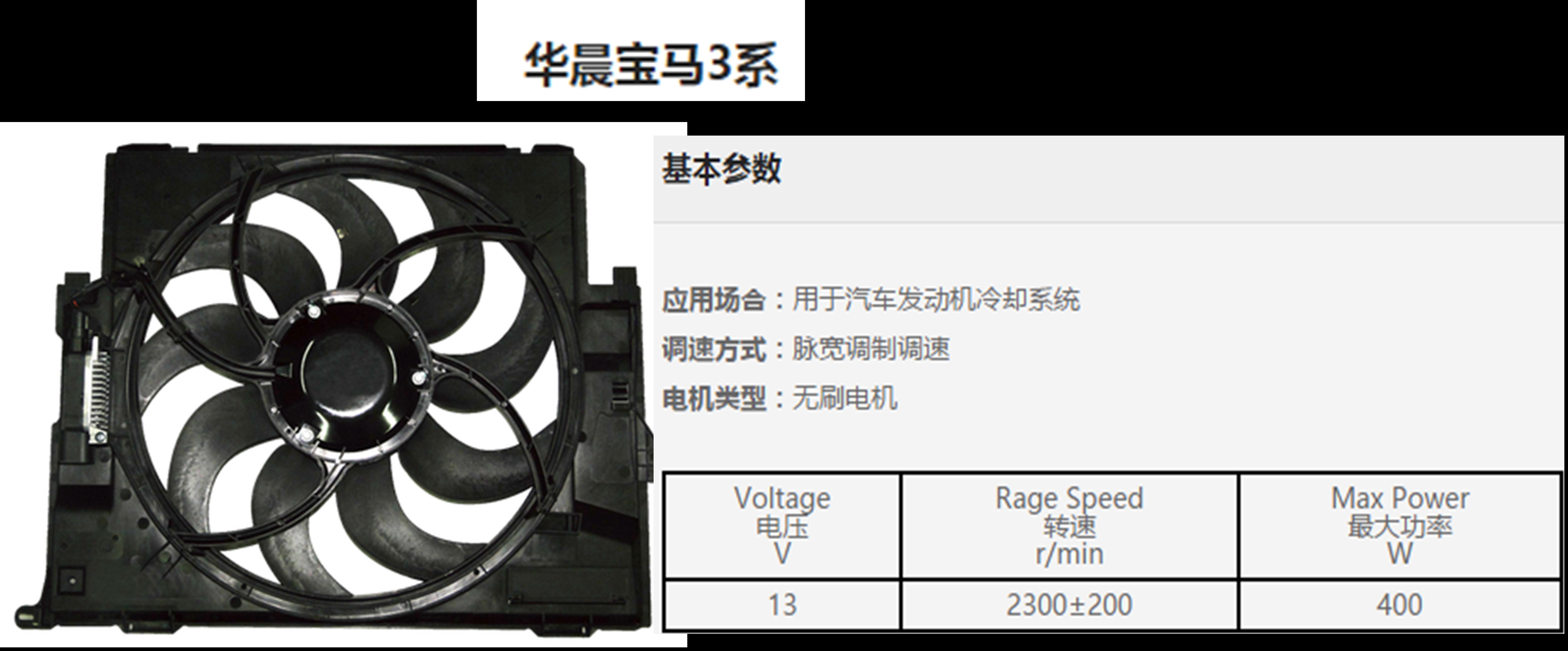

電子風扇-BLDC簡介
- 目前國內電子風扇由有刷向無刷切換中
- 電子風扇功率較大，技術上由方波過度正弦波和FOC控制
- 電動車：電機、電池冷卻將由水冷主導

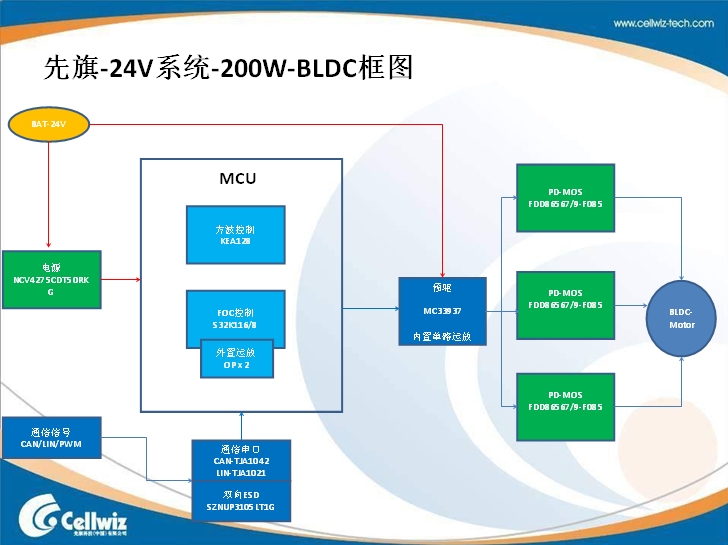

先旗BLDC整體解決方案

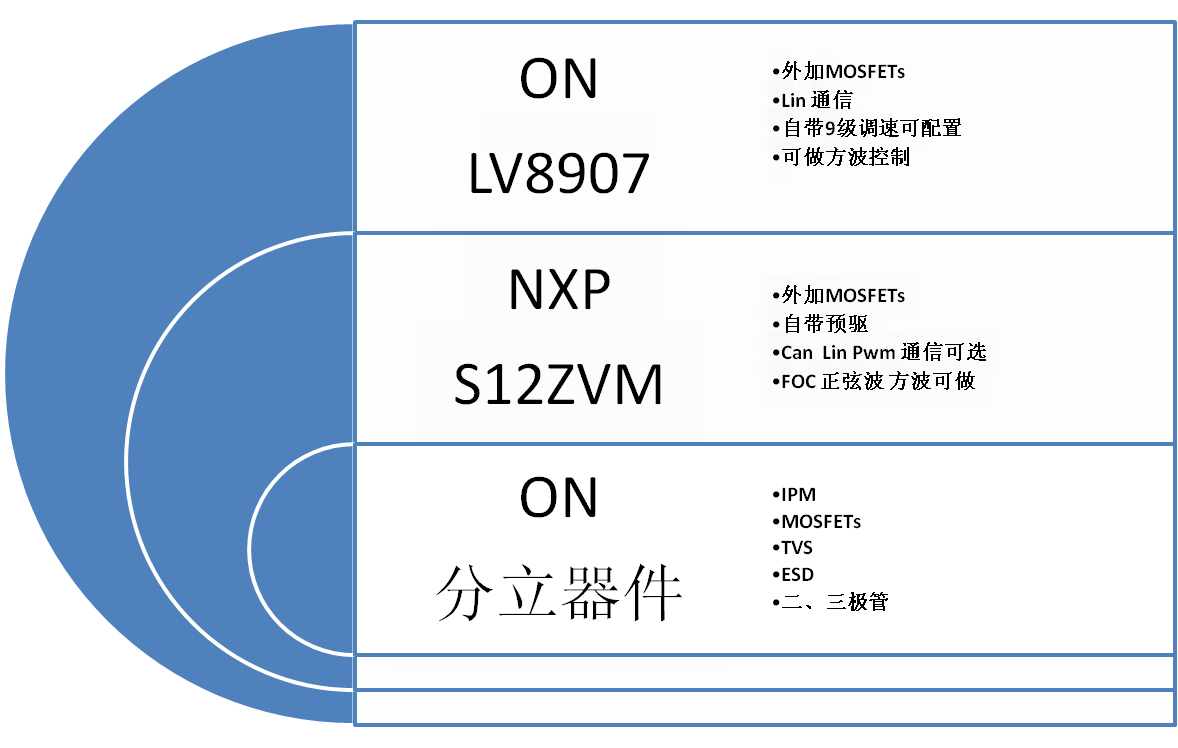

BLDC-方案對比
方案
通信方式
控制算法
調速
反饋
特點
LV8907
PWM
方波
9級
反饋模擬輸出
可調配的驅動程序，用法簡單，開發周期短。
MCU+LV8907
PWM or Lin
方波
無級
可讀反饋類型
加入MCU簡單調配，豐富應用。

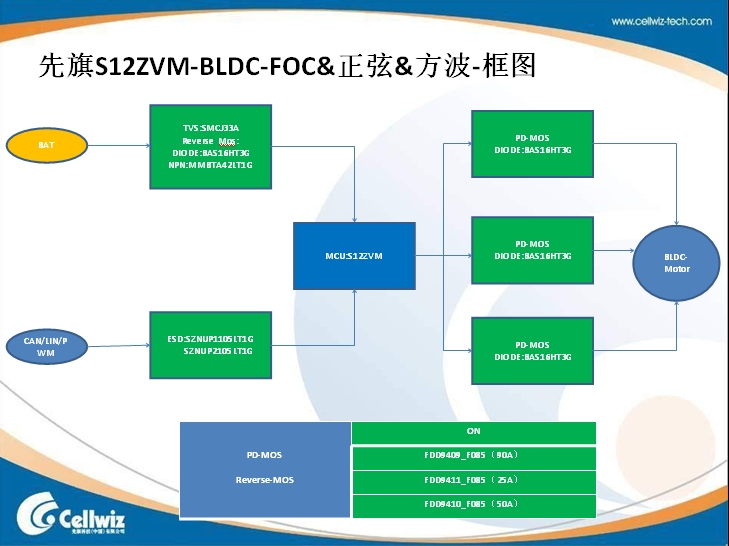

S12ZVM
PWM or Lin
or CAN
FOC正弦方波
無級
可自定義化反饋類型
獨立軟件算法，滿足多方需求。

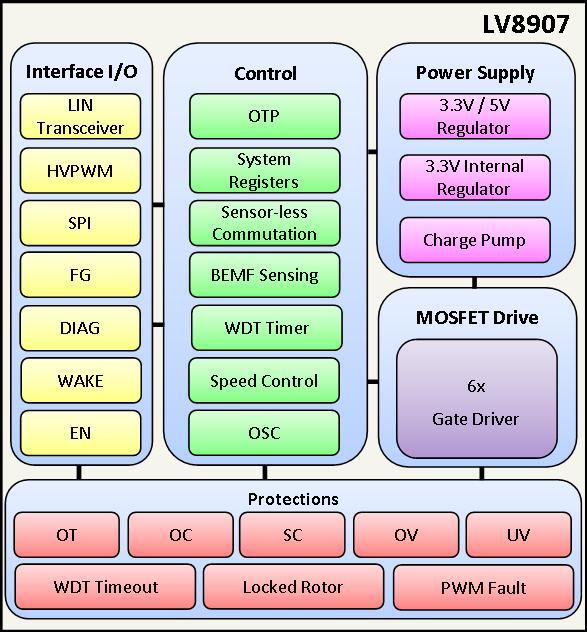

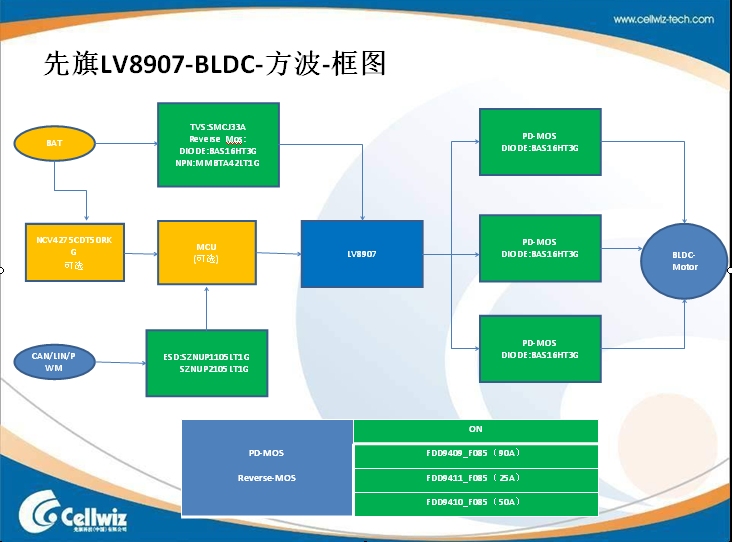

先旗LV8907-BLDC-方波-框圖

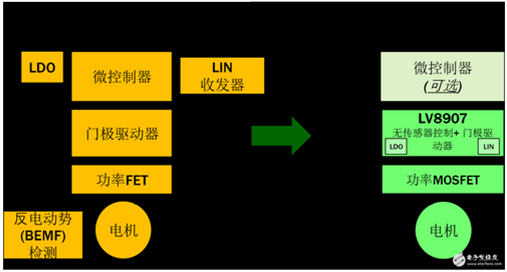

LV8907-BLDC方案對比框圖
常規方案 LV8907方案
安森美半導體推出的智能直流無刷電機控制和驅動芯片LV8907,無需外部電機位置傳感器或系統微控制器，
減少PCB占位面積，自帶嵌入式控制算法，無需自寫電機控制算法，降低系統復雜性，縮短開發周期.
系統保護特性
操作結溫 175℃ 漏極短路探測
操作電壓范圍：5.5V-20V 耐壓范圍：4.5V-40V 周期間電流限制和過電流關斷
內置所有無傳感器梯形波，正弦波補償 過壓和低壓關斷
支持開環閉環速度控制 過高溫警告和關斷
一次性可編程(OTP)內存提供參數存儲 內置的PWM錯誤探測
實現方案客制化,獨立工作化
整合門驅動器用于驅動6個外部MOSFET
兩相充電泵支持持續的100%工作周期操作
5V/3.3V整流器，LIN收發器，
看門狗計時器應用，使用外部的微控制器
可控的速度設置和PI控制系數
LV8907方案優勢：
1.最高的操作結溫：175℃；
2.可做無軟件的解決方案——NO BUG；
3.可做無傳感器方案；
4.一次性編程讓狀態機不會以為EMI/EMC造成數據丟失；
5.內置9級調速，即使搭配MCU應用、調試非常便利、可靠。

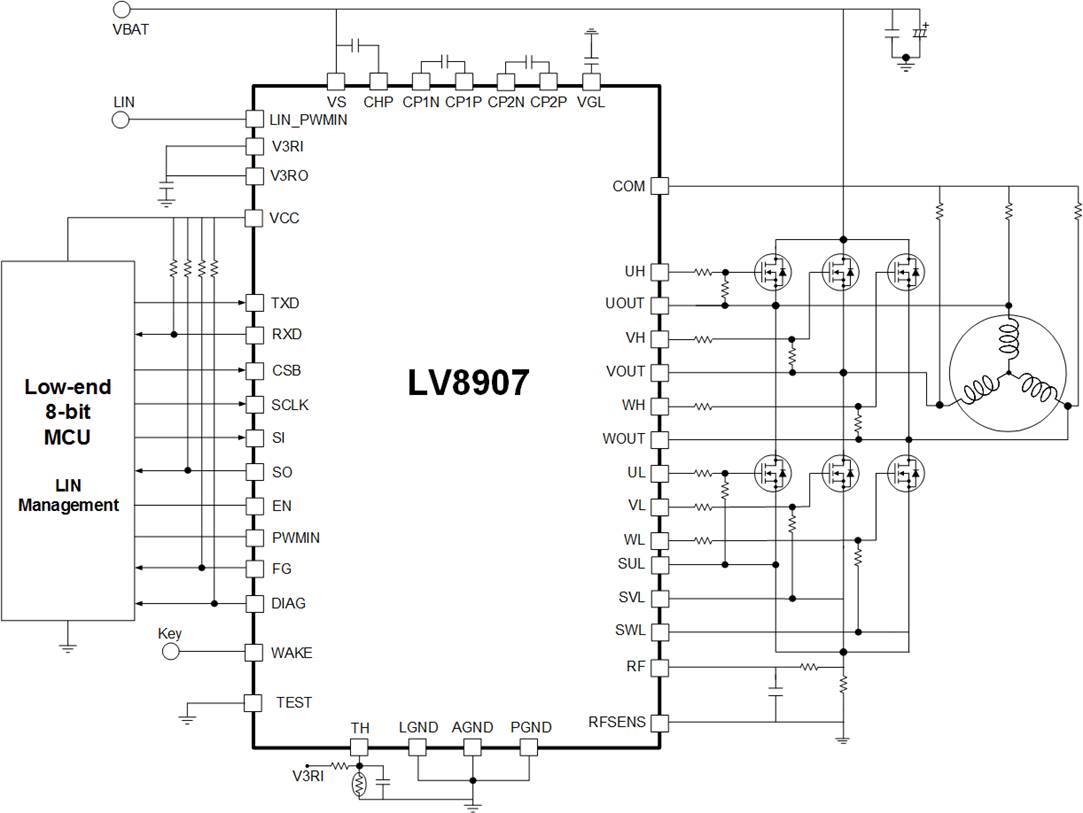

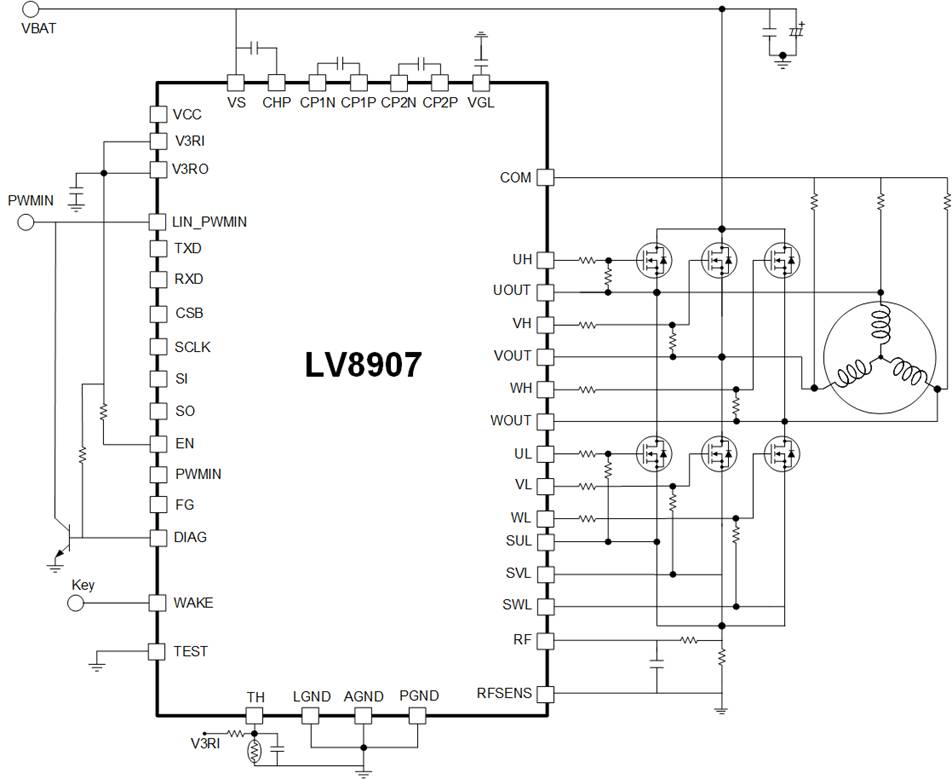

LV8907-獨立框架
48-pin SQFP (7x7x1.7mm)
主要器件
| 類型： | 品牌： |
| MCU | NXP, ON |
| CAN Transistor | NXP |
| LIN Transistor | NXP, ON |
| Power Mosfet | ON |
