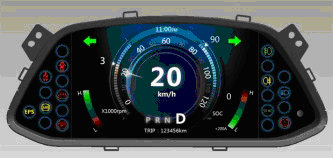

汽車儀表
先旗科技可提供從3.5寸到12.3寸等全套儀表和方案：傳統指針儀表、組合儀表、虛擬儀表等。同時，先旗可以根據客戶需要，提供芯片及芯片增值服務、模塊等多種合作形式，滿足客戶的不同需求。
先旗在汽車儀表上有近20年研發經驗，目前為國內汽車、摩托車、電動車行業客戶提供專業的儀表解決方案！
不同汽車儀表板的儀表不盡相同，但是一般汽車的常規儀表有車速里程表、轉速表、氣壓表、水溫表、燃油表、電量表等。

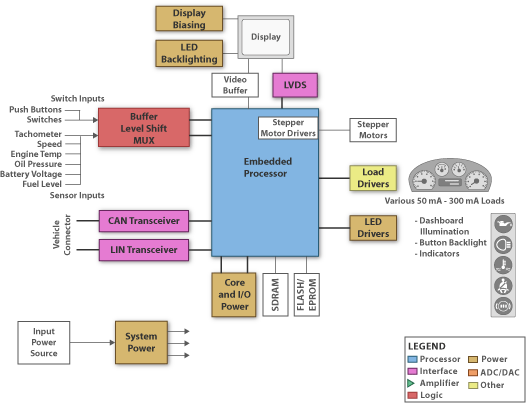

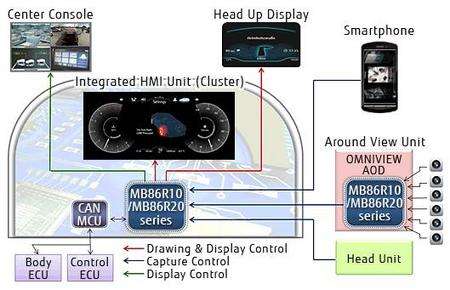

原理
1. 采集車上相應傳感器的PWM信號、或者電阻值等相關模擬信號，經過信號調理電路處理；
2. 解析整車CAN、Lin等總線上的相關信息，經過特定的軟件算法后，將相應的信息由步進電機、TFT屏、LCD段碼屏、LED等指示出來。
方案優勢
一片式解決方案
- 汽車級別的溫度范圍和質量標準
多種方案供參考
- 從單表頭到八表頭，擁有多種選擇方案，不同的性價比，滿足各種設計需求
硬件
- 簡潔可靠，高抗干擾性能，符合國家《汽車、摩托車用儀表》標準
軟件算法
- 合理的軟件框架，模塊化的軟件設計理念，延續了軟件算法的安全性、可靠性及抗干擾性
專業的研發團隊
- 內嵌 LCD 控制器、步進電機控制器、數據存儲flash和CAN 控制器；節省成本和布局空間，提高 EMC 性能

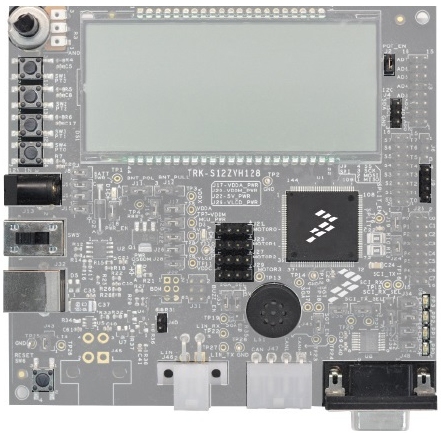

TRK-S12ZVH128
面向恩智浦MagniV?S12ZVH系列16位MCU的開發板，適用于汽車儀表板應用。
適用于需要CAN通信、段式LCD和模擬儀表的應用，支持快速原型設計和開發。
采用定制LCD、4個步進電機接頭，以及一個用于發出警報音的低功耗揚聲器。
可作為獨立調試工具工作，采用兼容BDM協議的開源調試工具OSBDM。
特性
S12ZVH128 MagniV MCU采用144LQFP封裝
使用MPC9S08JM MCU，通過開源OSBDM電路進行板載BDM連接
定制160段LCD
LIN物理收發器和連接器
連接至MCU的CAN物理收發器的CAN接頭
低功耗壓電式揚聲器
SCI串行通信接口
4個用戶LED，4個用戶按鈕和1個電位計
通用IO接頭提供閑置引腳
主要器件
| 類型： | 品牌： |
| MCU | NXP |
| LDO | ON |
| TVS Transistor | ON |
| Power Mosfet | ON |
