倒車?yán)走_(dá)

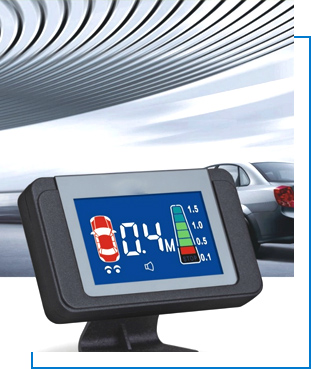

倒車?yán)走_(dá)是汽車駐車或者倒車時的安全輔助裝置，能以聲音或者更為直觀的顯示告知駕駛員周圍障礙物的情況，解除了駕駛員駐車、倒車和起動車輛時前后左右探視所引起的困擾，并幫助駕駛員掃除了視野死角和視線模糊的缺陷。

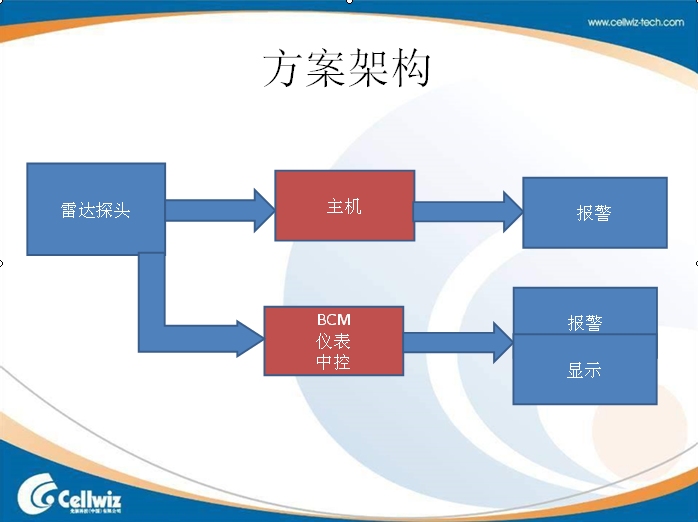

根據客戶需求，先旗為客戶提供定制化的倒車?yán)走_(dá)技術方案。滿足前后裝汽車市場的客戶需求！同時，先旗可以根據客戶需要，提供芯片銷售，模塊銷售等多種產品銷售形式，充分滿足客戶需求。

原理

倒車?yán)走_(dá)采用超聲波測距原理。當車輛掛進倒車檔進行倒車時，倒車?yán)走_(dá)自動進入工作狀態，在控制器控制下，有安裝在車尾保險杠上的探頭發送超聲波，遇到障礙物產生回波信號，傳感器接收到回波信號后，經過控制器進行數據處理，從而計算出車體與障礙物之間的距離，判斷出障礙物的位置和距離。傳感器到障礙物的距離值是由脈沖波發射到回聲被接收的時間所決定的。

主要功能

三種工作模式：1. 標準模式：發送波，探測后返回，記錄回波寬度；2. 高級IO模式:記錄診斷脈沖；3. 回波報告：只記錄每個回波產生的時間點；

記錄回送波形功能：可以設定閾值，只記錄滿足閾值條件的波形（12段切割門限），控制接收的頻率范圍；

存儲器采用60個點記錄波形；驅動和接收頻率可以分開調試；

增益倍數可以達到100+dB，六段動態增益；

報錯功能：可讀取噪聲幅度；

可以直接測量傳感器（在連接電感等的情況下）的實際諧振頻率、實際測量延時時間、環境溫度測量（需要系統進行處理補償）；

余振結束延時判定（排除結束后小段時間內可能存在的干擾）；

高級IO\回波報告模式下同一個傳感器可以允許緊急任務打斷當前任務；

噪聲抑制：排除幅度過低或者寬度過窄的波形；

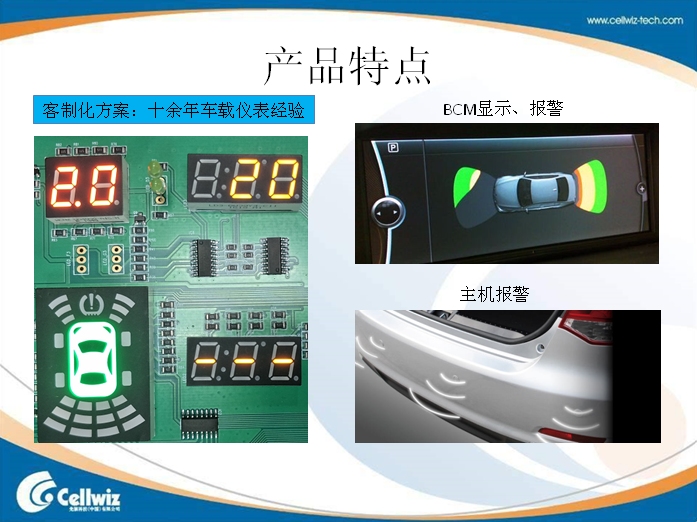

 先旗產品

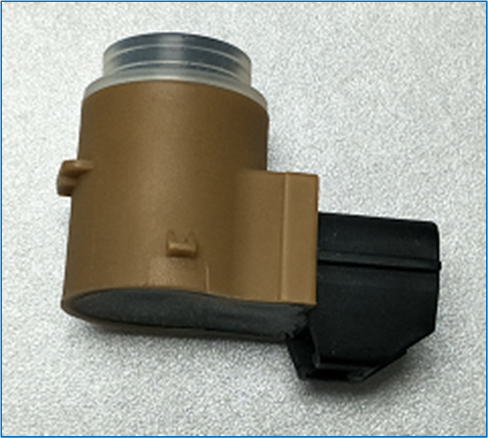

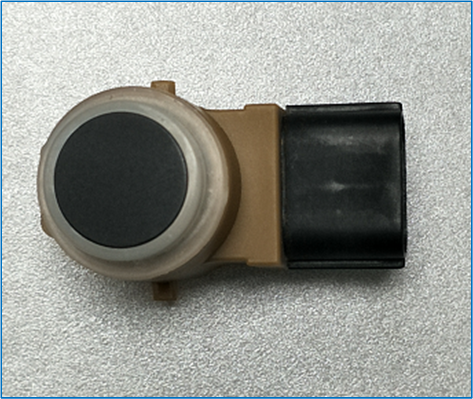

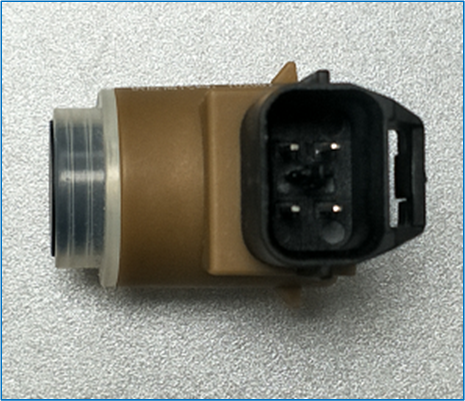

 倒車?yán)走_(dá)：傳感器部分





主要器件
