RKE/PKE

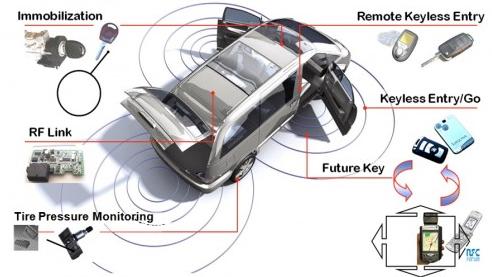

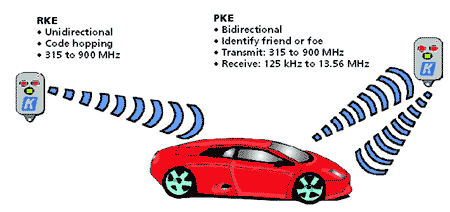

隨著汽車時代的到來，汽車無線接入技術得到了更為廣泛的應用，RKE/PKE技術不僅提高了防盜安全性，而且給人們的汽車使用帶來很大方便。RKE即 Remote Keyless Entry 是目前主要使用的主動式遙控車鑰匙技術，由鑰匙發射模塊和車內接收模塊組成，車主按下鑰匙上的按鈕，鑰匙端發出信號，信號中包含相應的命令信息，汽車端天線接收電波信號,經過車身控制模塊認證后，由執行器實現啟/閉鎖的動作。相比RKE技術更為方便的是 PKE，即 Passive Keyless Entry，是無需用戶干預的智能遙控車鑰匙技術，由遙控車鑰匙和車載控制組成，當駕駛者踏進指定范圍內，車鑰匙接收到車載模塊的感應信號，并發射應答信號，該系統通過識別判斷如果是合法授權的駕駛者則進行自動開門。

原理

RKE系統包括鑰匙扣(或鑰匙)中的一個無線發射器，它向安裝在車內的接收器發出一串短脈沖數子信號，信號經過解碼，通過接收器控制傳動機構，打開或關閉車門或行李箱。

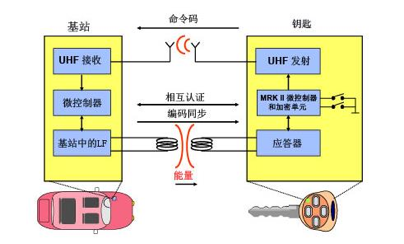

1、LF發射器定時發送低頻報文，信號范圍內的遙控器收到該報文并對該編碼進行驗證。

2、接收到有效報文的遙控器將發送一條RF加密編碼數據包，基站對該數據包進行解碼，如果被識別，對汽車進鎖。

功能簡介

當車主進入車內，只需要按引擎啟動按鈕，車子會自動檢測鑰匙的位置，判斷鑰匙是否在車內，是否在主駕駛位置，如成功則發動引擎。車主在整個駕車過程中不需要取出鑰匙，只需要隨身攜帶，當車主進入汽車的有效范圍時，汽車自動檢測鑰匙并進行身份識別，如ID有效則會打開車門鎖或后備箱鎖；

 主要功能

1、低功耗

MCU處于待機模式，只有檢測到有效輸入信號并輸出有效喚醒信號時，控制部分才能被喚醒；

2、加密程度高

采用軟件滾動碼方式

3、斷電保護

當系統意外斷電，重新上電時，能恢復到斷電前的設防或解除防盜狀態；

4、智能性

智能雙向?qū)ぼ?，無需人工干預，具有學習功能，便于配置新遙控器和作廢舊遙控器；

5、其他功能

具有聲光尋車、未關門聲音報警、低電量提示、自動再警戒以及一鍵啟動等功能。



使用PIC16F639的PKE方案

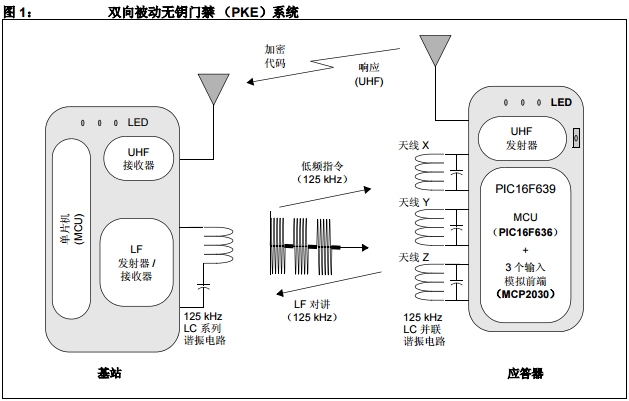

免持式被動無鑰門禁（Passive Keyless Entry, PKE）正迅速成為汽車遠程無鑰門禁應用的主流，并成為新型汽車的普遍選擇。使用該系統時，無需用手按發送器按鈕來鎖上或打開車門，只要擁有一個有效的應答器舊可以方便地進出車輛。免持式PKE應用系統要求基站與應答器單元之間采用雙向通信。車輛中的基站單元會發送一個低頻指令用以搜尋一定范圍內的應答器。一旦車主手里的應答器被定位到，它就會自動響應基站單元?；締卧谑盏接行У尿?yàn)證響應信號后打開車門。

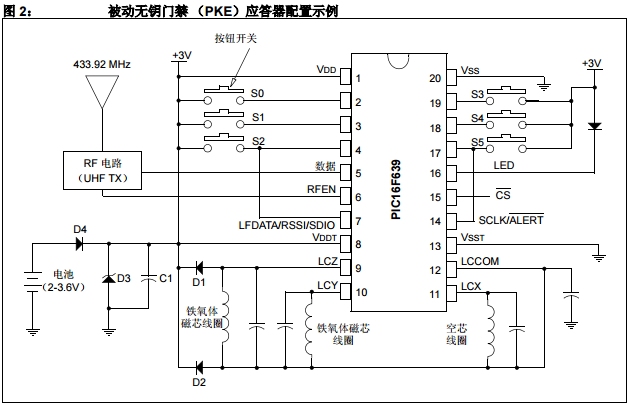

PIC16F639是一款具有3通道模擬前端的單片機。該器件模擬前端的功能由MCU固件控制。由于使用方便，該器件可用于多種智能低頻檢測和雙向通訊應用中。

主要器件
