TPMS

輪胎壓力監測系統（Tire Pressure Monitoring System，TPMS），是一種采用無線傳輸技術，利用固定于汽車輪胎內的高靈敏度微型無線傳感裝置在行車或靜止的狀態下采集汽車輪胎壓力、溫度等數據，并將數據傳送到駕駛室內的主機中，以數字化的形式實時顯示汽車輪胎壓力和溫度等相關數據，并在輪胎出現異常時（預防爆胎）以蜂鳴或語音等形式提醒駕駛者進行預警的汽車主動安全系統。從而確保輪胎的壓力和溫度維持在標準范圍內，起到減少爆胎、毀胎的概率，降低油耗和車輛部件的損壞。

      根據客戶需求，先旗為客戶提供專門訂制的TPMS技術方案，滿足前后裝汽車市場的客戶需求，同時，先旗可根據客戶實際需要，提供芯片銷售，模塊銷售等多種產品銷售形式。

原理

輪胎的胎骰上安裝一個內置傳感器，傳感器中包括感應氣壓的電橋式電子氣壓感應裝置，它將氣壓信號轉換為電信號，通過無線發射裝置將信號發射出來。

      TPMS通過在每一個輪胎上安裝高靈敏度的傳感器，在行車或靜止的狀態下，實時監視輪胎的壓力、溫度等數據，并通過無線方式發射到接收器，在顯示器上顯示各種數據變化或以蜂鳴等形式，提醒駕車者。并在輪胎漏氣和壓力變化超過安全門限(該門限值可通過顯示器設定)時進行報警，以保障行車安全 。

主要功能

- 輪胎壓力檢測；

- 汽車加速度；

- 輪胎溫度檢測；

- 電池電壓監測；

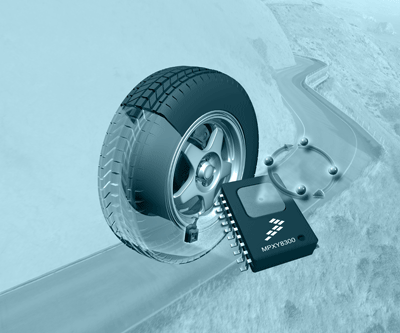

NXP TMPS壓力芯片

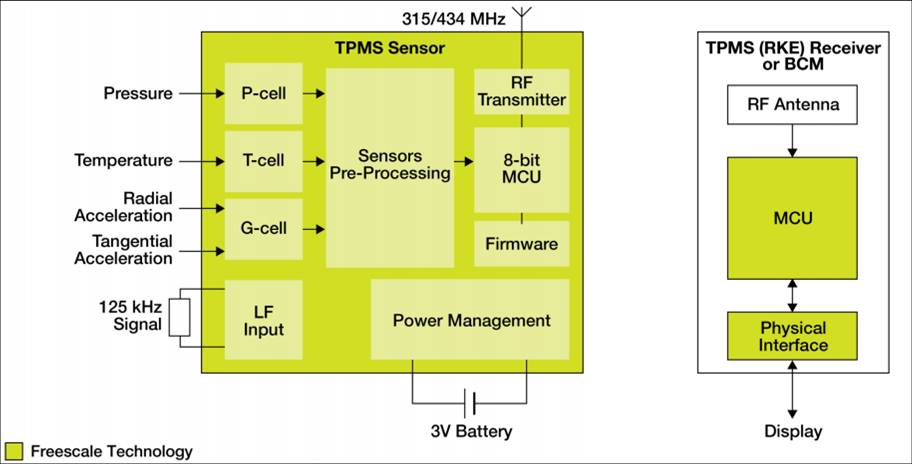

?TPMS系統應用框圖

FXTH87系列胎壓檢測系統

?集成式TPMS;

?最小封裝的單芯片集成：緊湊型7 x 7 x 2.2毫米，重量最小的模塊設計應用程序。重量:0.3克;

?靈敏度：包含一個XZ軸加速計滿足客戶動作檢測和輪胎定位的需求；512byte RAM和8kB flash給予客戶更多的應用空間;

?功耗：使用內置芯片和封焊接線的封裝；最小的射頻發射電池功耗。

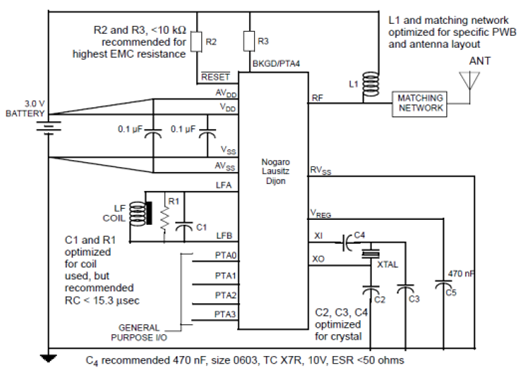

FXTH87典型應用原理圖

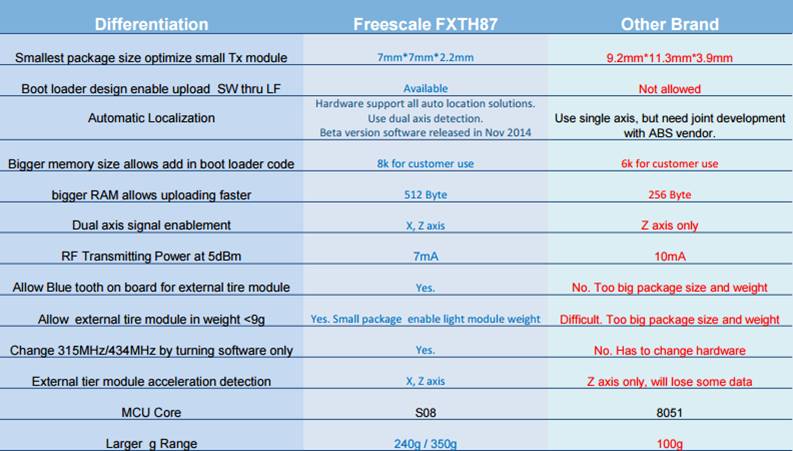

競爭力分析

FXTH87E系列的客戶市場需求

客戶與市場需求：

?低功耗的產品幫助客戶減小電池容量，或者增加額外的功能

?客戶需要更高的測試精度和更快的反應時間

?客戶需要性價比更高的方案

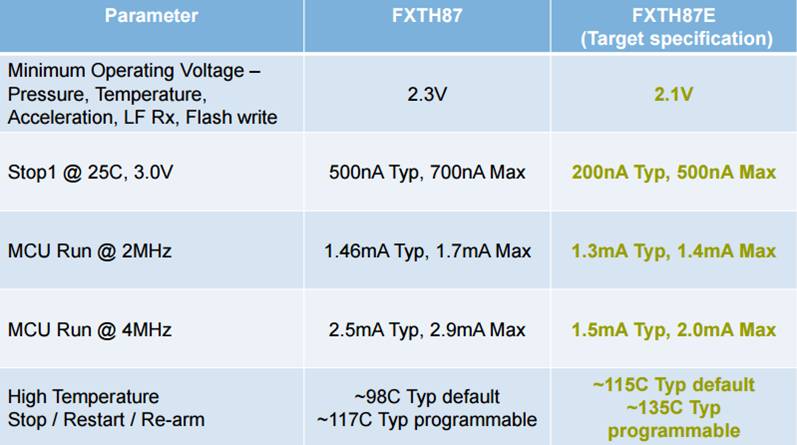

FXTH87E功耗

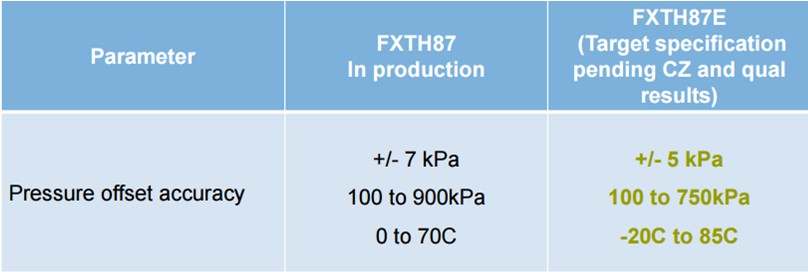

FXTH87E壓力精度

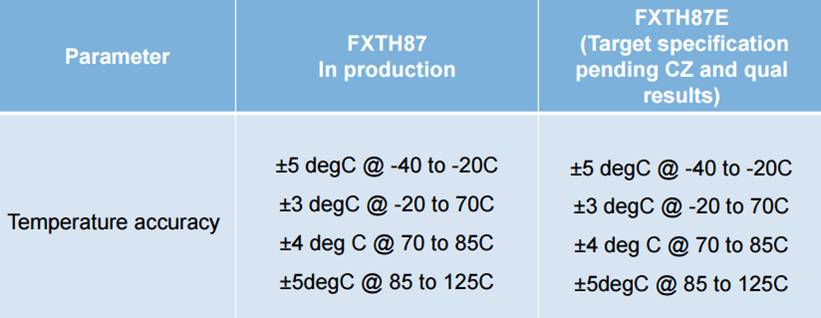

溫度精度

   主要器件
